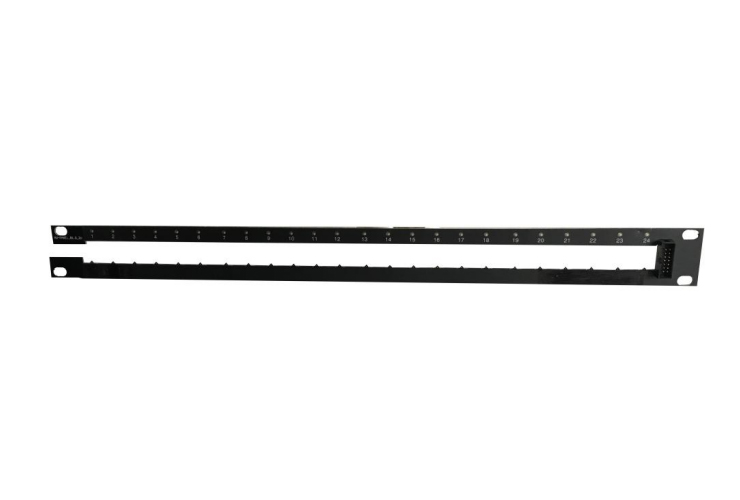

智能电子配线架信号采集条
根据原配线架的尺寸定制带感应芯片的面贴式信号采集条，贴于原配线架上，成为智能电子配线架；
由管理软件、网络扫描仪、控制线和以上的加了信号采集条的配线架组成一套完整的智能电子配线架系统；
面贴式信号采集条内置端口检测电路和端口指示灯；
低成本、高效率、不影响原网络，快速升级到电子配线架系统；
不断网、不拔跳线的情况下，在原配线架上安装信号采集条，采用粘贴加螺丝固定，和原配线架成为一体，稳定可靠；
信号采集条需和智能电子配线架管理软件和智能网络扫描仪配套使用；
把信号采集条连接到扫描仪上，每台扫描仪可控制24个信号采集条；
调试可以在工作日进行，不影响网络的运营；
端口型不需要特殊的跳线，采用原来的普通跳线；
项目咨询
产品型号
SPR3-EPCC-24
执行标准
ISO/IEC 11801
电气性能
| 名称 | 参数值 |
|---|---|
| 电源输入 | DC 5V |
| 额定功率 | 1W |
| 可监控网络端口数 | 24路 |
| D型接口 | 连接网络扫描仪以实现集中控制，与MCU连接可实现分散式控制模式 |
| LED指示灯 | 24个，每个端口有一个LED灯以显示端口的状态 |
物理性能
| 名称 | 参数值 |
|---|---|
| 外形尺寸 | 标准19"机柜安装，高度1U |
| 运行环境温度 | 0－60℃ |
| 相对湿度 | 5%－90% |
