金融系统数据中心基础设施解决方案

量身定制全面高效的解决方案

概述

近年来,随着大数据行业的兴起,数据中心开始被越来越多的人熟知并建设应用。运营商数据中心作为第三方数据中心,向客户提供优质的服务器及网络设备托管服务、管理式网络服务、内容分发网络服务及云计算服务。针对运营商数据中心的建设需求和特点,一舟采用模块化设计理念,推出了模块化数据中心基础设施解决方案,具有可靠、灵活、高效、智能的特点,保障运营商机构稳定运行和业务创新,切实起为托管企业提供更优质便捷的服务。金融业务依赖信息化,信息化的发展推进了金融业务的扩展。业务的快速增长给信息化建设带来巨大压力,对金融行业的IT基础设施的安全性、可用性、连续性提出更高的要求。金融企业从总部到营业网点机构众多,不同机构对数据中心规模和等级的需求各异,一舟采用模块化设计理念,推出了模块化数据中心基础设施解决方案,具有可靠、灵活、高效、智能的特点,可满足不同机构众多业务的需求。




需求与挑战

生产率增长和社会信息化的发展离不开承载数据的核心基地——数据中心。第三方数据中心运营商为满足移动联通电信三大运营商以及国内相关公司对IDC租用迅猛增长的需求,积极部署大型数据中心,以应对业务的快速变化。同时业务的快速增长给信息化建设带来巨大压力,对运营商行业的IT基础设施的安全性、可用性、节能型提出更高的要求。第三方数据中心基础设施的建设更加关注以下几点:2012年12月24日、26日,铁道部数据中心三天内两度因空调故障暂停互联网售票业务,抢修后互联网售票服务恢复。2011年10月29日,全球最大的支付平台PayPal数据中心断电宕机90分钟,全球有1460万美元的现金转账交易因此受到影响。
金融业务依赖信息化,信息化的发展推进了金融业务的扩展。业务的快速增长给信息化建设带来巨大压力,对金融行业的IT基础设施的安全性、可用性、连续性提出更高的要求。
金融行业面对新的挑战,数据中心基础设施的建设更加关注以下几点:
1、可靠性问题:确保数据中心业务可持续性,不间断运行。
2、灵活性问题:数据中心能够快速应对业务需求的灵活扩展,实现快速部署。
3、运维管理问题:IT基础设施的快速扩展,对其运维管理能力提出更高要求。需要运维管理高效,智能化,工具化。
4、节能减排问题:由于业务的增长,IT设备的增加,导致能源消耗急剧攀升,运营成本压力增大,绿色数据中心建设倍受关注,节能减排问题被纳入数据中心运维管理的重要议题。


解决方案总体介绍

金融企业从总部到营业网点机构众多,不同机构对数据中心规模和等级的需求各异,一舟采用模块化设计理念,推出了模块化数据中心基础设施解决方案,具有可靠、灵活、高效、智能的特点,可满足不同机构众多业务的需求。
针对金融企业集中部署的数据中心,可采用一舟天海系列大型模块化数据中心基础设施解决方案;针对分散部署的分支机构的数据中心,可采用天海系列中型模块化数据中心基础设施解决方案;针对众多的营业网点,可以采用云海系列微型智慧数据中心基础设施解决方案。




- 方案价值 -

1、安全可靠:
支持通道级门禁(可选)和机柜级门禁(可选),避免无关人员进入,提高机房安全性。
集成消防系统(可选),提高机房安全性。
支持双路电源输入。UPS均配置手动维修旁路,正常工作时手动维修旁路开关处于锁定状态,避免由于误操作引起电气事故。
模块化UPS,能可靠实现N+1、2N等冗余,提高系统的可靠性。
强电和弱电,光纤和网线均分开走线,减少电磁干扰。
部件级可靠:高品质部件;模块化设计,平均修复时间(MTTR)更短,可用性更高;EC风机、电源模块等关键器件冗余。
系统级可靠:Tier II到TierIV平滑演进;智能管理,状态及风险预知。

2、快速高效:
系统产品提前在工厂预制,组装,测试,到现场后可快速组装搭建。
解决方案集成的远程管理系统将大大节省业主单位的运维管理成本,实现高效管理,实时在线的需求。
解决方案采用模块化设计,能够针对相关情况进行灵活组合,满足不同场景需求。

3、绿色环保:
解决方案能够相比传统机房节能30%以上,大大降低PUE值。
解决方案采用模块化设计,共享并柜设计能大大节省场地空间,同时降低冷量流失,并且后期扩容方便。
解决方案中采用的模块化UPS能够减少一次性功率模块的投入,从而降低初期资金投入,也更加节能。

4、智能管理:
集中管理所有基础设施,自动分析处理,自动调节适配负载的支持环境,减少人工干预和设备故障率,延长设备寿命。
提升管理效率,降低机房管理成本,比传统数据中心节省OPEX达30%以上。

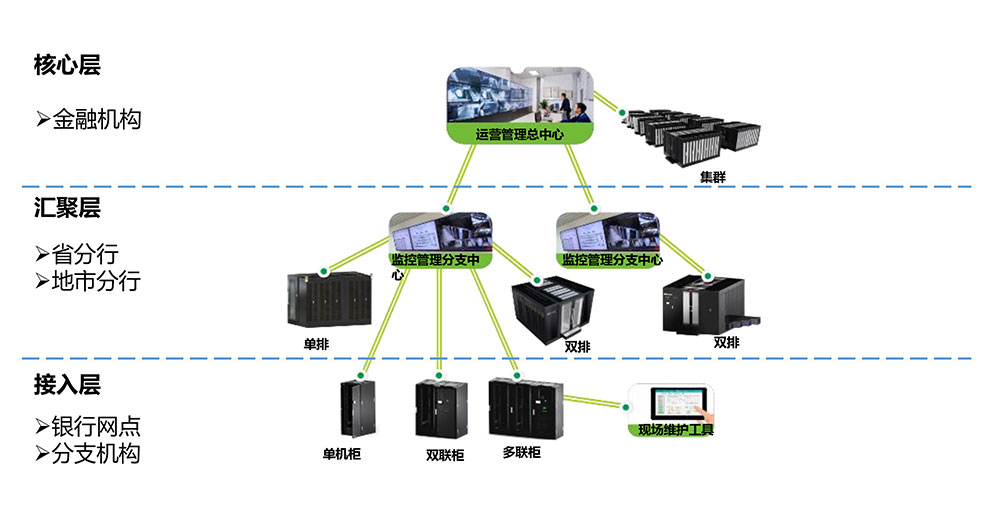

应用场景

金融机构集中式数据中心:金融机构大集中的数据中心基础设施,规模庞大,分期建设,按需分期投入。如大型金融机构的生产、灾备、研发测试等数据中心。
分行数据中心:金融机构分布式的数据中心基础设施,中小规模,一次建设,按需投入。如业务后援中心、二级以下分支机构的数据中心等。
金融网点数据中心:金融分支营业机构的IT应用基础设施节点,微型规模,环境适配要求高,需要快速灵活部署。如营业网点,流动业务站点等。

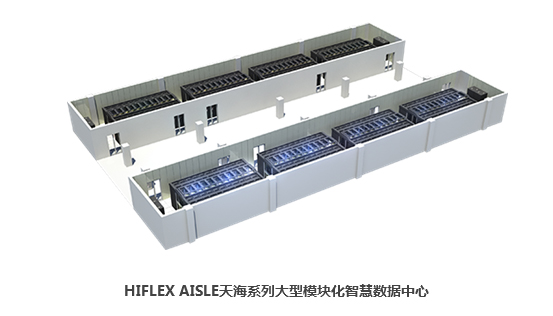

金融机构集中式数据中心和分行数据中心解决方案

金融机构集中式数据中心应达到A类防护技术标准;分行、营业管理部、省会(首府)城市中心支行及副省级城市中心支行机房应达到B类防护技术标准,有需求或有条件的可达到A类防护技术标准;地市中心支行机房应至少达到C类防护技术标准;县(市)级机房参照C类防护技术标准执行。
与之对应的Hiflex Aisle天海系列大型模块化智慧数据中心解决方案和 Hiflex Aisle天海系列中型模块化智慧数据中心解决方案具有快速部署、安全可靠、灵活扩容、绿色节能和智能管理等特点。均可满足A类计算机机房的以下要求:



1、供配电系统:
UPS供电系统双机热备,负荷功率小于单机UPS额定功率的65%,并通过两路独立市电提供UPS输入。没有建立柴油发电机应急供电系统的情况下,UPS后备时间达到至少2小时。核心区域、重要设备由不同的UPS提供双回路供电。

2、制冷系统:
计算机机房采用专用空调设备,空调系统的主要设备留有备份,空调设备在容量上有一定的余量。采用水冷式空调设备时,设置漏水报警装置,并设置防水小堤。新风系统安装空气过滤器,新风设备主体部分应采用难燃材料或非燃材料。

3、消防系统:
A、B类计算机机房设置自动消防报警系统(自动和手动两种触发装置齐全),并备有灭火器。消防报警系统具有与空调系统、新风系统、门禁系统、UPS联动的功能,一般工作状态为手动触发。在机房内、基本工作房间内、活动地板下、吊顶里、主要空调管道中及易燃物附近部位设置烟感探测器、温感探测器。

4、监控系统:
机房电力监测:通过测量低压配电柜和UPS设备的输入端和输出端的电压电流、频率、电功率值,在监视屏上实时直观地显示各路电力参数;温湿度检测:在计算机机房的新风机进风口和主空调机回风口以及主要设备工作间安装温度和湿度传感探头进行实时检测并在监视屏上显示,当温度或湿度检测值超过各工作区规定的上、下限值时及时报警。同时具有门禁系统监测、入侵监测、火警消防监测、漏水监测和视频监控。



关键特性包括:

密闭冷/热通道,单模块最大支持42个IT机柜,单柜标配最大额定功率可达20kW。
制冷方案灵活搭配,行级空调或房间级空调可选;冷冻水或风冷空调可选,覆盖典型机房应用场景,切实降低PUE。
高效率模块化UPS或塔式UPS可选,配置智能监控配电柜和PDU。
采用一舟智能管理系统。
支持N+X Tie3也可升级至Tier4标准(2N系统架构)。
所有模块集中供配电,集中制冷,实现基础设施资源共享,提高资源利用效率。
冷冻水管路可采用环路,每台空调双路供水,满足可在线维护要求,空调由UPS供电,保证供冷的连续性和可靠性。

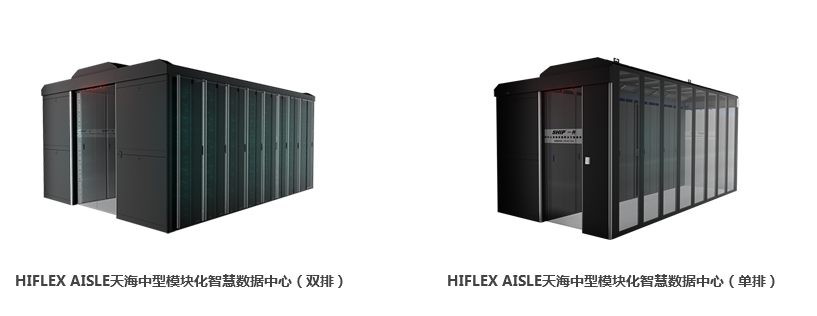

- 分行数据中心Hiflex Aisle天海中型模块化智慧数据中心解决方案 -



一舟中型模块化智慧数据中心适用分散部署的分支机构的中、小型数据中心,此类数据中心机房面积多在200m2以下,普通办公楼或其他已有房间,楼层层高与楼面承载受限。Hiflex Aisle具有高集成、现场工程量少、快速交付等特点。支持冷通道密封方式。

关键特性包括:

高集成All-in-room设计,集成机柜、制冷、供配电、综合布线 、智能管理等子系统。
单/双排,密闭/开放冷热通道多种部署,单模块最多可支持36个IT机柜。
单柜铭牌功率支持最高可达20kW。
行级或房间级两种制冷方式可选(风冷、水冷)。
采用高效率模块化UPS与一体化配电柜。
可实现通道级门禁,通道级、机柜级照明。

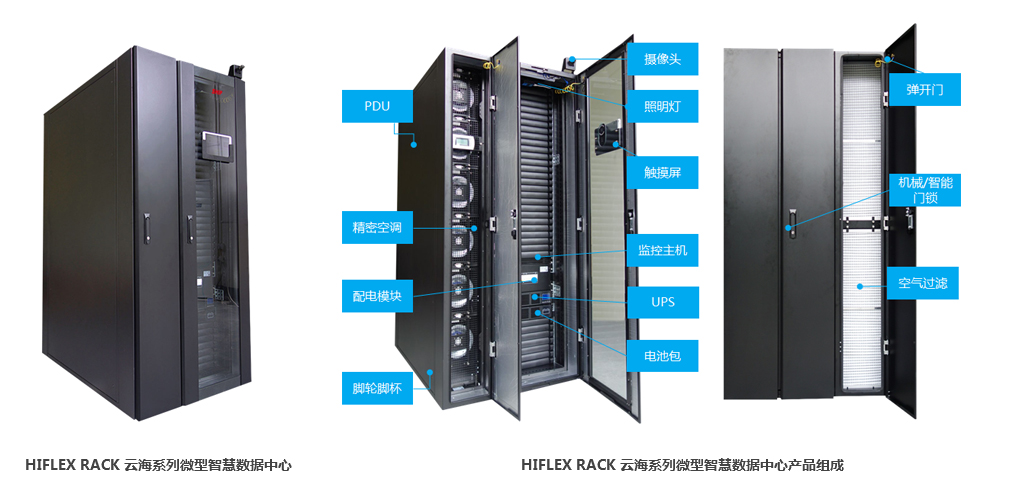

- 金融网点机房场景解决方案 -


Hiflex Rack 云海系列微型智慧数据中心适用于金融各分支机构网点数据中心快速建设,在数据中心整体网络中处于末端位置,对终端业务起到关键支撑作用。标准方案可达到C类、B类机房标准,通过灵活配置也可达到A类机房标准。

关键特性包括:

高集成All-in-rack设计,集成机柜、制冷、供配电、综合布线、气体消防、智能管理等子系统。
快速灵活部署,即插即用。
密闭冷通道灵活部署,单排最多可支持8个IT机柜。
单柜铭牌功率支持最高可达5kW。
列间级或机架级两种制冷方式可选。
采用高效率模块化UPS与一体化配电柜。
可实现机柜级门禁,机柜级照明。
自动弹开门设计,选配机柜级气体消防系统,安全可靠。
工厂做好产品预制、测试、试运行,现场做好走线走管、室外机的安装后即可部署使用。
